ABB S-093H 3BHB030478R0009 产品参数信息（基于 ACS6000 产品线定位）

一、产品核心定位

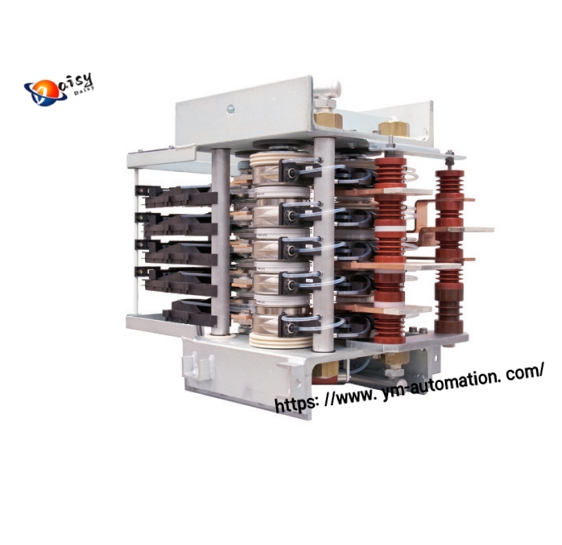

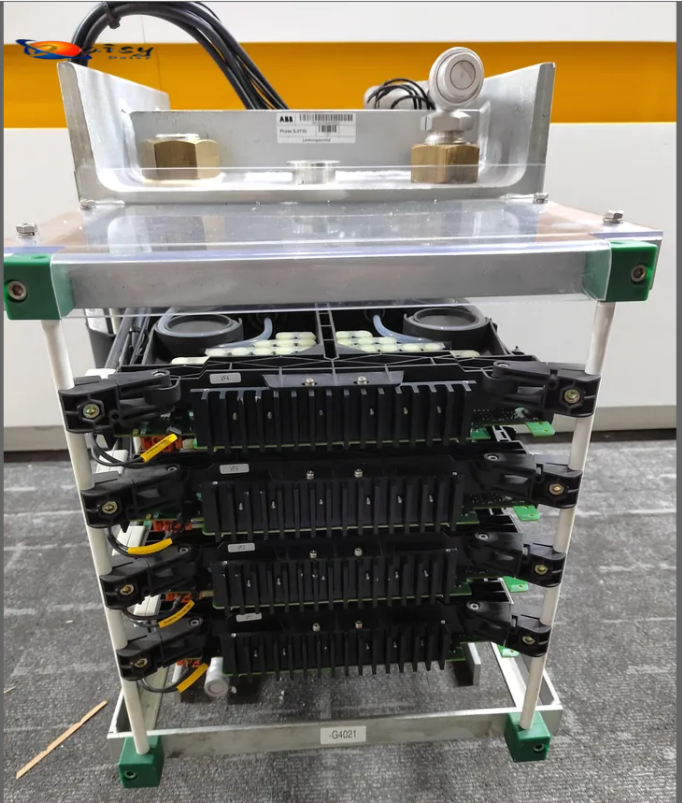

产品类型：ABB ACS6000 系列中高压变频器专用相位控制模块核心功能：作为电力系统中的关键模块化组件，实现对工业 / 商业场景下电力的多相位管理与精准调节，核心目标是保障中高压驱动系统的运行性能、长期可靠性及操作安全性，是 ACS6000 系列实现兆瓦级功率控制的核心单元之一。

二、核心技术参数

1. 电气参数（适配 ACS6000 系统特性）

适配系统电压为 6.0–6.9 kV AC（中高压等级），匹配 ACS6000 系列针对中高压工业驱动的设计，可兼容电网电压 ±10% 的波动；额定工作电流范围为 300–1200 A，具体数值需根据模块配置或并联数量确定，能满足 3–27 MW 功率等级的电流调节需求。相位控制精度达 ±0.1°（典型值），可实现多相电力输出的高精度同步，有效减少谐波畸变；开关频率为 2–5 kHz 且支持调节，高频开关设计能降低电机运行噪音，同时提升电能转换效率，典型效率≥98%；在额定电流工况下，导通损耗≤2.0 V，这一特性基于 IGCT（集成门极换向晶闸管）技术实现，可大幅降低功率半导体的导通能量损耗。

2. 功能参数（聚焦相位控制与可靠性）

核心控制功能方面，首先支持实时电压相位调节，能动态匹配负载需求，配合 ACS6000 的 DTC 直接转矩控制算法，实现电机转速与转矩的精准控制；其次具备多相功率平衡能力，在 3 相或多相电力系统中，可自动补偿相位偏差，避免单相过载问题；故障保护机制上，集成过压（OVP，动作阈值为 110% 额定电压）、过流（OCP，动作阈值为 150% 额定电流）、过热（OTP，动作温度为 + 90℃）保护，保护响应时间＜1ms，能快速应对工况；ESD 防护等级达 ±8 kV（接触放电）、±15 kV（空气放电），可适应工业强电磁干扰环境。

3. 物理与环境参数

模块尺寸为 220 mm × 180 mm × 45 mm（长 × 宽 × 高），采用模块化设计，可直接适配 ACS6000 系列的标准机柜安装；净重约 3.2 kg，外壳为铝制材质，兼顾散热性能与机械强度；防护等级为 IP20（模块本体），实际应用中需配合 ACS6000 机柜实现 IP54 的整体防护（防尘防水）；工作温度范围覆盖 - 40℃ ~ +85℃，宽温设计使其能适应高海拔、高温等复杂工业场景；冷却方式兼容 ACS6000 系统的强制风冷与液冷，其中液冷模式下散热效率可提升 40%。

4. 通信与集成参数

通信协议方面，支持 Modbus RTU/TCP、Profinet RT 及 Ethernet/IP，可无缝集成至 ACS6000 系统与外部 PLC/DCS 控制系统，确保数据传输的稳定性；信号接口包含 2 路 4–20 mA 模拟输入（用于采集外部负载信号）、各 8 路数字输入 / 输出（用于状态反馈与控制指令传输），以及 1 路 ST 型光纤接口（用于与 IGCT 驱动单元的高速信号传输，抗电磁干扰能力强）；相位检测数据的更新率为 10 ms，可实时上传至系统控制器，保障控制指令的及时性。

三、典型运用场景（贴合 ACS6000 系列应用领域）

工业中高压驱动场景：在冶金行业，用于轧钢机、连铸机的主传动系统，通过精准相位控制实现轧辊转速同步，保障板材加工精度；在重工业领域，适配大型风机、水泵、压缩机（如化工园区循环水泵），可根据负载变化调节电机运行相位，节能率可达 15–30%；在矿山行业，应用于矿井提升机、皮带运输机，通过多相功率平衡避免电机过载，提升设备运行安全性。
电力系统辅助场景：配合 STATCOM（静止同步补偿器）用于电网无功补偿，通过调节相位改善电网功率因数，可将功率因数提升至 0.98 以上；在高压直流输电（HVDC）换流站中，辅助实现 AC/DC 转换过程的相位同步，减少电网谐波污染。
新能源并网场景：在风电、光伏电站的兆瓦级变流器中，调节输出电力的相位与电网同步，确保电能平稳并网，降低弃电率。

四、核心使用原理（围绕 “相位控制” 展开）

相位检测与同步：模块内置锁相环（PLL）技术，通过高精度 ADC（采样率 1 MHz）实时采集电网电压、电流信号，与预设相位基准值进行对比计算，得出相位偏差；若偏差超出 ±0.5° 的阈值，模块会立即输出调节信号，保障相位同步性。
与 IGCT 的协同控制：作为 ACS6000 系统的相位控制核心，模块通过光纤接口向 IGCT（集成门极换向晶闸管）发送触发信号，精准控制 IGCT 的导通与关断时序，进而调节输出电压的相位角 —— 例如当电机负载增加时，模块增大相位角以提升输出转矩，负载减少时则减小相位角，实现 “负载 - 相位 - 转矩” 的动态匹配。
多相系统功率平衡：在 3 相电力系统中，模块实时监测各相电流、电压的相位差，通过内部算法自动分配各相功率占比，若某相出现负载过高情况，会降低该相相位输出、提升其他相功率，避免单相过载导致的模块损坏或系统停机。
故障保护与系统联动：当检测到过压、过流或过热故障时，模块会触发两级保护：级暂停相位调节，并向 ACS6000 主控制器发送故障信号；若故障未消除，则进入第二级保护，切断 IGCT 触发信号以强制停止功率输出，同时通过通信接口上传故障代码（如 “E01 过压”“E02 过流”），便于运维人员快速排查问题。
