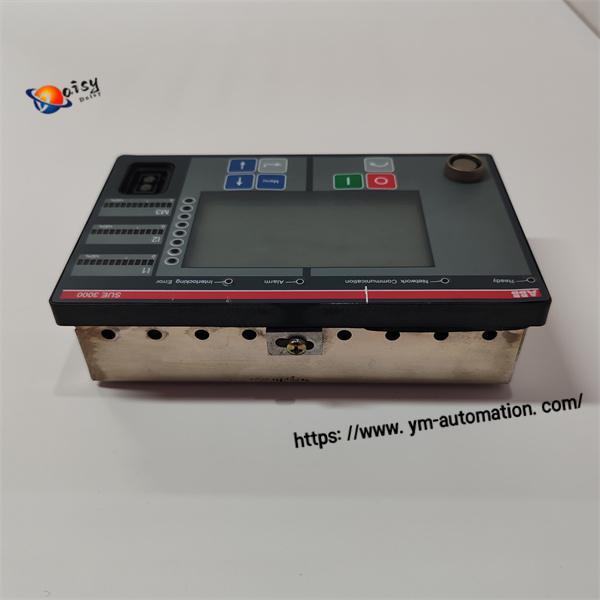

ABB SUE3000 1VCF750090R0804 母线快速切换装置 HSTS 电厂厂用电快切控制器备件

产品引言

火电、联合循环电站、石化装置一旦厂用电失电，极易造成机组跳机，带来巨大经济损失。普通 ATS 备自投装置切换时长较长，容易引发电机惰走停机、设备损坏。ABB SUE3000（物料号 1VCF750090R0804）是 ABB 推出的母线高速切换控制器（HSTS/HSTD），专门用于中压厂用电电源快速切换。装置实时计算工作电源与备用电源的电压矢量差，捕捉佳合闸时机，可在约 30ms 内完成电源切换，规避非同期合闸产生的冲击涌流，保障重要电机负荷不间断供电，是关键负荷供电场景的核心保护控制单元。广泛应用于电厂厂用电系统改造、存量快切系统运维，是 SUE3000 快切成套系统成熟替换备件。

核心特点与优势

超高速切换，典型切换时间≤30ms：搭配 ABB VM1-T 高速真空断路器，在 1.5 个工频周波内完成切换 -> 避免大型电机惰走失速，维持重要辅机连续运行，防止机组跳闸。
四种切换模式可组态：残压切换、同期捕捉切换、串联切换、手动切换，适配母线失压各类故障工况 -> 灵活适配两进线单母线、两进线两段母线等不同厂用电主接线。
内置故障录波与录波功能：记录每一次切换过程的电压波形、动作时序、故障时标 -> 方便事后故障复盘、保护定值核验、资料归档。
多协议通讯支持：支持 IEC61850、Modbus RTU/TCP、IEC 60870-5-103、SPABUS、LON 协议 -> 无缝对接 DCS、SCADA 及保护装置，上传状态、告警、动作事件。
FUPLA 功能块编程：可视化逻辑组态，可按项目需求自定义联锁、闭锁逻辑 -> 满足不同电站项目的特殊联锁要求。
整机自监视与回路监测：实时监测断路器合闸线圈、装置电源、硬件状态，异常提前上送告警 -> 降低装置拒动的安全隐患。

参数项	规格
型号	SUE3000
物料号	1VCF750090R0804
品牌	ABB
产品类型	母线高速切换装置（HSTS/HSTD）
适用场景	中压厂用电快切
典型切换时间	≤30ms（配套高速真空断路器）
适配主接线	两进线单母线 / 两进线两段母线
编程方式	FUPLA 功能块语言
通讯协议	IEC61850，Modbus，IEC103，SPABUS，LON
内置功能	电源快切、故障录波、事件记录、硬件自诊断
供电电压	110~220V 交直流通用
工作温度	-20℃ ~ +60℃
安装方式	中压开关柜继电器室内嵌安装
产品状态	电力存量系统备件，出货前全功能检测



技术规格表

应用领域

火电 / 联合循环发电厂：锅炉、汽机辅机中压母线厂用电快切系统。
石化化工行业：关键电机负荷电源备用切换，避免连续生产中断。
钢铁冶金：连续生产线中压电源后备保护。
垃圾焚烧 / 环保电站：保障烟气处理、核心工艺设备不间断供电。

常见问答

Q：ABB SUE3000 1VCF750090R0804 是做什么的？ A：SUE3000 是 ABB 母线高速快切控制器，多用于电厂厂用电系统，在工作电源故障失压时，极短时间自动切至备用电源，维持重要电机不停机。 Q：SUE3000 和普通 ATS 备自投有什么区别？ A：常规 ATS 备自投切换时间一般 200~300ms 以上，电机容易惰走停机；SUE3000 高速快切可以做到 30ms 以内同期捕捉合闸，抑制冲击电流，专门针对电厂重要辅机这类敏感负荷。 Q：SUE3000 是否必须搭配特定断路器？ A：想要达到 30ms 的极速切换性能，需要配套 ABB VM1-T 永磁高速真空断路器；也可搭配普通断路器使用，但整体切换时间会变长。 Q：ABB SUE3000 还在原厂生产吗？ A：SUE3000 属于成熟存量快切装置，现货为复测合格备件，用于存量电厂厂用电系统检修、改造替换。

CTA 行动引导

如需 ABB SUE3000 1VCF750090R0804 报价，请告知母线主接线形式以及切换逻辑需求，发货前完成全功能测试并附带测试报告。
