产品引言

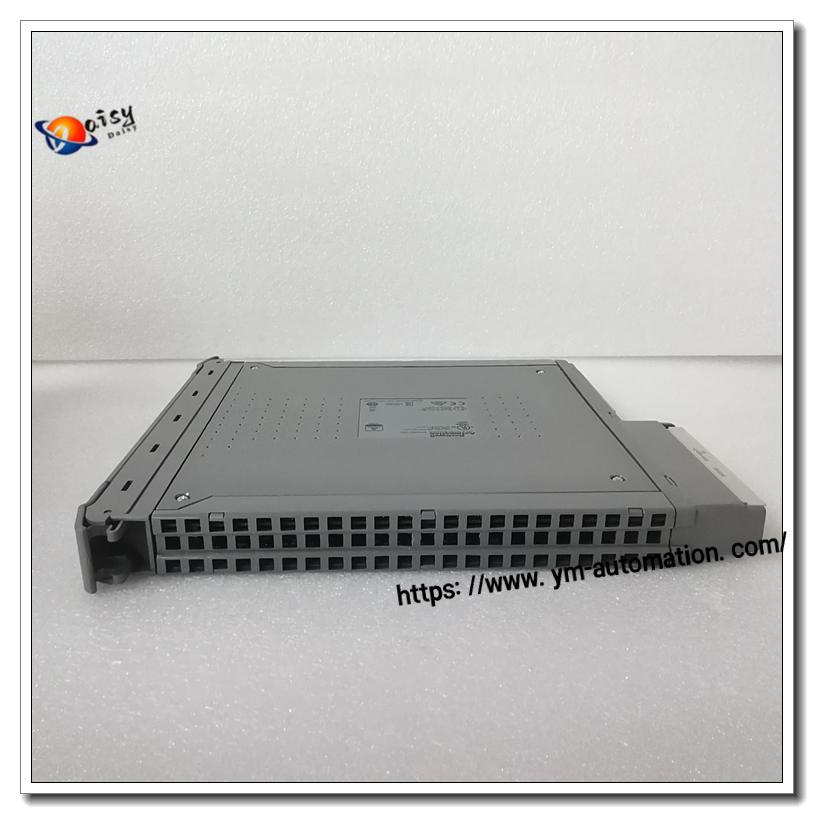

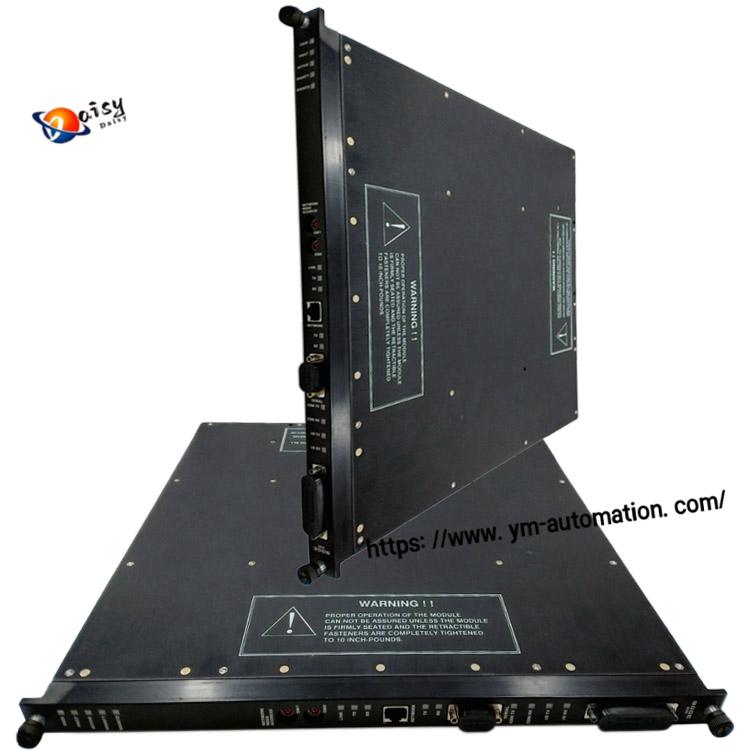

在安全仪表系统（SIS）里，一路模拟量输入悄悄漂移、或板卡自身故障不报警，可能掩盖一次超压、低液位或高温趋势 —— 在炼化、石化、海上平台，这意味着一次不该跳的 ESD，或一次该跳却没跳的危险工况。普通 PLC 模拟量卡只有单条信号链路，没有硬件表决、没有能在板卡故障时仍存活的逐通道自诊断。Triconex 3704E 是 Tricon 安全平台的高密度 TMR 模拟量输入模块，把多 64 路共模电压通道在三条独立微处理器路径上同时采样、硬件三取中表决后，通过 TriBus 送给主处理器。对 SIS 和运维团队来说，它是直接替换槽位的备件，能在不改动机架的情况下恢复 TMR 输入通道组，并保持 SIL 3 证审证据完整。
核心特点与优势
TMR 三重化冗余硬件架构：每通道组三条独立 A/D 与微处理器路径，硬件 2 取中表决 -> 单点器件故障不会污染上报值，SIS 不被迫停机跳闸，SIL 3 合规持续有效。单槽 64 路共模、直流耦合模拟量输入：高密度电压输入集中在一块板上，相比 8 块单宽卡节省底板和柜内空间 -> 大型 ESD / 火气机柜里底板数量、接线端子数量大幅下降。
0–5V / 0–10V 可组态，板载分流电阻直连 4–20mA：5V 档配 250Ω、10V 档配 500Ω 分流电阻把电流环转成电压 -> 现场 4–20mA 变送器无需外加信号调理器直接接入，降低柜内成本和漂移点。
12 位分辨率、≤0.25% 满量程精度：硬件 RC 滤波、200kΩ 输入阻抗 -> 在旋转机械附近的压力、液位、温度变送信号上仍能保持稳定的表决读数。
逐通道超量程与断线自诊断：连续自检把越限、现场回路故障上报给 SIS，不影响工艺运行 -> 在证审周期之间提前发现回路劣化，而不是在真实跳闸时才暴露。
24V 机柜供电、约 7W 功耗、56 针底板连接器：与 Tricon 2301 系列底板和现有现场接线匹配 -> 计划停机窗口内热插拔更换，现场侧不必重新接线。
| 参数项 | 规格 |
|---|---|
| 型号 | 3704E |
| 品牌 | Triconex（施耐德电气） |
| 产品类型 | TMR 高密度模拟量输入模块 |
| 系统平台 | Tricon TMR 安全系统 |
| 通道数 | 64 路共模，直流耦合 |
| 输入范围 | 0–5V DC / 0–10V DC（TriStation 1131 可组态） |
| 电流模式 | 板载分流（250Ω / 500Ω）接入 4–20mA |
| 分辨率 | 12 位 |
| 精度 | ≤0.25% 满量程 |
| 超量程保护 | 可承受连续 150V DC |
| 背板总线 | TriBus（25Mbps） |
| 现场连接器 | 56 针，配 2301 系列底板 |
| 供电 | 机柜 24V DC，约 7W |
| 工作温度 | 0 ~ +60℃ |
| 安全等级 | IEC 61508 SIL 3 |
| 认证 | CE、RoHS |
| 产品状态 | Tricon 老系统备件，供货为完整复测件 |
技术规格表
表格应用领域
炼油与石化：蒸馏装置、反应器、罐区 ESD 与燃烧器管理系统的压力 / 液位 / 流量变送模拟输入。油气上游 / 海上：井口、分离、压缩模块紧急停车 SIS 机柜的模拟量通道。
发电厂：汽轮机 ESD、炉膛火焰检测、给水泵跳闸的保护模拟输入。
化工与制药：反应器高高温度、压力、联锁模拟量输入送入 SIS 跳闸逻辑。
常见问答
Q：Triconex 3704E 是做什么用的？ A：它是 Tricon 安全系统的 TMR 高密度模拟量输入模块，把现场变送器的 0–5V / 0–10V（板载分流可接 4–20mA）信号数字化，在三条独立路径上表决后，经 TriBus 送给 Tricon 主处理器。Q：它和普通 PLC 模拟量卡有什么区别？ A：普通模拟卡只有单条信号链路；3704E 同时跑三条独立 A/D 与处理器通道，硬件 2 取 2 / 中值表决，并逐通道上报诊断 —— 这是 SIL 3 安全功能所要求的，不只是过程控制。
Q：能直接接 4–20mA 变送器吗？ A：可以。板载分流电阻（5V 档 250Ω、10V 档 500Ω）把 4–20mA 电流环转成可测电压，无需外部信号调理器。
Q：3704E 还在生产吗？ A：属于 Tricon 老型号，现货为翻新复测备件，面向现有 Tricon SIS 维护和证审周期使用。
