产品引言

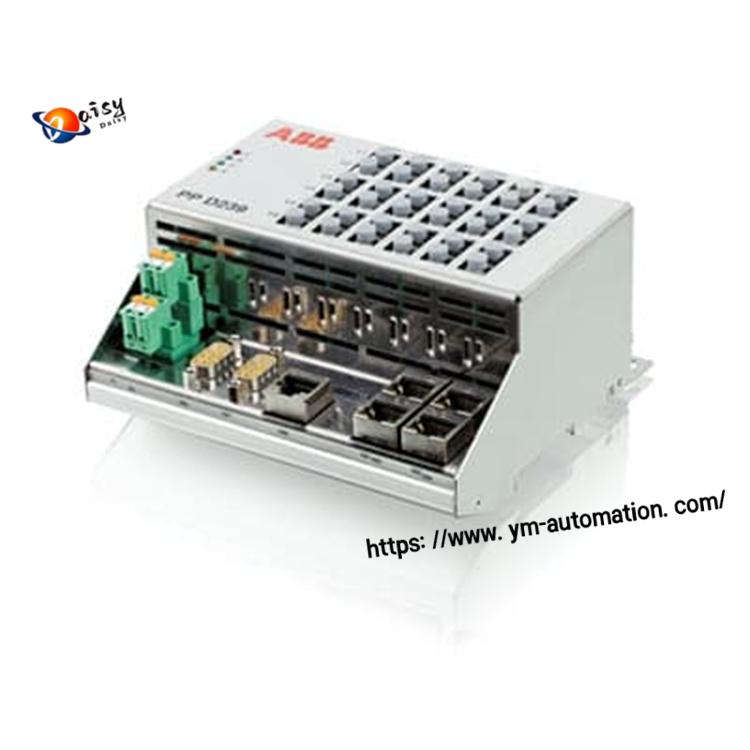

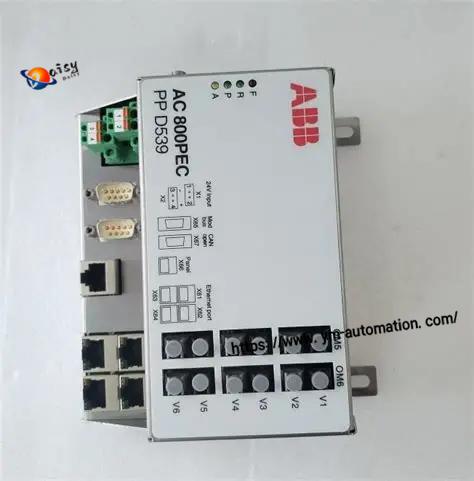

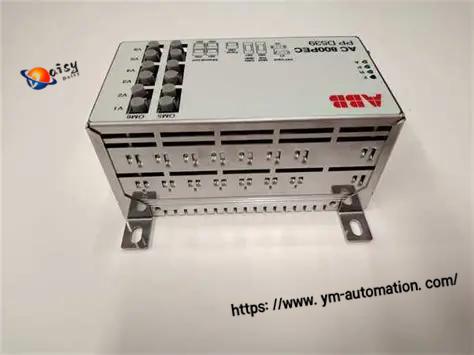

大功率变流器、发电机励磁、静止无功补偿装置对控制环路响应速度要求极高，需要微秒级的同步采样、脉冲触发和故障快速保护，普通 DCS 控制器无法满足时序需求。ABB PPD539A102（3BHE039770R0102）是 AC800PEC 平台的核心控制单元，采用 PowerPC+FPGA 异构架构，在板卡本地完成高速控制运算、脉冲分配、故障录波，不依赖上位转发，大幅降低控制延迟，在电站、冶金、新能源变流设备出现暂态故障时，快速执行保护逻辑，避免主功率器件烧毁。
核心特点与优势
PowerPC+FPGA 异构加速架构：FPGA 负责 PWM 脉冲触发、同步采样、高速故障捕捉；PowerPC 运行 IEC 61131-3 控制逻辑 -> 实现亚毫秒级控制周期，满足发电机励磁、中压变频等严苛时序要求。光纤背板总线通讯：机架内部采用光信号传输，不受电磁干扰 -> 在电弧炉、整流柜这类强磁场现场稳定运行，减少电磁干扰引发的通讯跳闸。
支持 Control Builder M 组态，兼容 Simulink 自动代码生成：算法可先仿真验证再下装现场 -> 大幅缩短定制电力电子方案的现场调试周期。
集成高速脉冲与数字联锁 IO 通道：自带晶闸管 / IGBT 触发输出、快速保护联锁接口 -> 无需额外加装高速 IO 扩展板，简化控制柜布线。
AC800PEC 机架标准槽位、支持停机热插拔更换：PEC 专用机箱适配安装 -> 机组计划检修窗口期内直接替换，无需改动外部接线。
| 参数项 | 规格 |
|---|---|
| 型号 | PPD539A102，物料号 3BHE039770R0102 |
| 所属平台 | ABB AC800PEC |
| 硬件架构 | PowerPC + FPGA |
| 编程规范 | IEC 61131-3，Control Builder M |
| 背板通讯 | 光纤总线 |
| 典型用途 | 发电机励磁、中压变流器、SVC、大功率整流控制 |
| 控制周期 | 亚毫秒级高速控制 |
| 安装场景 | 控制柜内机架安装 |
| 产品状态 | ABB 原厂停产，供货为经过完整复测的运维备件 |
技术规格表
表格应用领域
发电厂：同步发电机组 Unitrol 系列励磁控制，火电、水电励磁系统核心控制器。冶金行业：电解大功率整流电源控制、电弧炉功率调节。
新能源行业：风光变流器高速控制、低电压穿越保护。
电能质量工程：静止无功补偿 SVC/STATCOM 脉冲及保护控制。
