产品概述

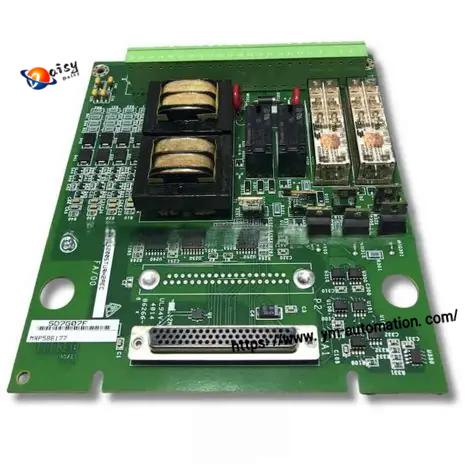

GE IS200STURH2AEC 是 GE Mark VIe Speedtronic 涡轮控制系统专用单路汽轮机保护输入端子板，接收磁阻探头 MPU 脉冲转速信号，提供 4 路独立转速脉冲输入，集成 2 路跳闸安全继电器输出与 2 路同步继电器，用于汽轮机超速保护、机组跳闸联锁、发电机同期信号处理；配置 48 位欧式接线端子，DC‑62pin 对接 PTUR I/O 模块，DC‑37pin 接跳闸继电器，广泛用于电厂燃气轮机、蒸汽轮机保护回路。原厂已停止生产，市场供应全新剩余库存、完整检测翻新备件，实现存量机组故障直接替换维修。
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | IS200STURH2AEC |
| 品牌 | GE General Electric |
| 产品系列 | Mark VIe Speedtronic Turbine Control System |
| 产品类型 | 汽轮机保护输入端子板（STUR） |
| 转速脉冲输入 | 4 通道独立脉冲输入，MPU 频率 2Hz‑20kHz |
| 跳闸继电器输出 | 2 路安全跳闸继电器 K1、K2（H1/H2） |
| 同步继电器 | 2 路同步继电器 K25、K25P |
| 线圈额定电压 | 125VDC，工作电流 0.5A |
| 接线端子 | 48 位欧式端子 |
| 连接器 | DC‑62pin（对接 PTUR I/O 包）、DC‑37pin（跳闸继电器） |
| 本体尺寸 (W×H×D) | 180 ×160 ×50 mm |
| 净重 | 0.30 kg |
| 出口包装尺寸 | 240 ×200 ×80 mm |
| 包装毛重 | 0.80 kg |
| 工作温度 | -30℃ ~ +65℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 认证 | CE，工业涡轮控制系统合规 |
| 产品状态 | OEM Obsolete 停产；供应全新库存、测试翻新备件 |
| 应用场景 | 燃气轮机、蒸汽轮机，电厂 Mark VIe 系统超速保护、跳闸联锁、发电机同期回路维保替换 |
产品特点
- Mark VIe 系统 STUR 汽轮机保护端子板，4 路 MPU 转速脉冲输入，精准完成超速保护监测。
- 集成安全跳闸继电器与同步继电器，实现机组跳闸联锁、发电机并网同期信号处理。
- 48 位欧式接线端子，DC‑62pin 标准接口，直接匹配 PTUR I/O 包，现场布线便捷。
- 表面贴装硬件工艺，抗干扰强，适配电厂复杂电磁机柜环境。
- 模块化背板安装，存量 Mark VIe 机组直接插拔替换，无需修改控制逻辑。
- 电厂燃机汽机关键保护备件，大量用于发电、油气行业涡轮控制系统维护。
应用领域
火电发电厂、燃气电站、油气驱动涡轮机组 Mark VIe 控制系统，汽轮机超速保护、机组跳闸联锁、发电机同期信号采集控制。
