产品概述

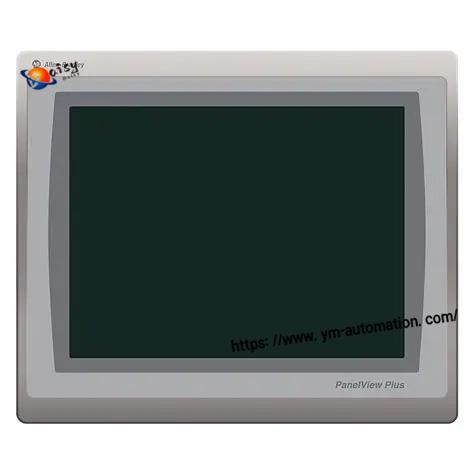

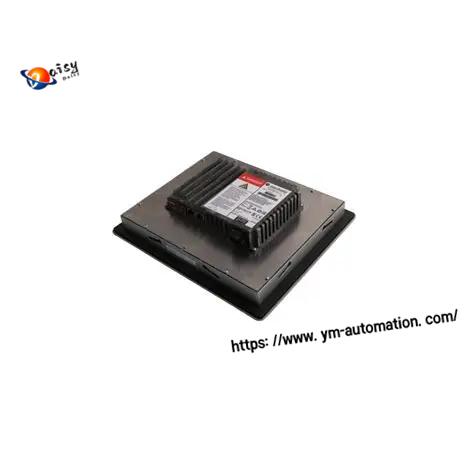

Allen‑Bradley 2711P‑T10C22D9P 是罗克韦尔 PanelView Plus 7 Performance 高性能 HMI 操作终端，10.4 英寸 TFT 彩色电阻触控显示屏，集成双口 DLR 以太网、RS232、USB 多路接口，支持 SD 卡外部存储，搭载工业操作系统，与罗克韦尔 PLC 无缝通讯，实现设备状态监视、参数设置、报警查看、数据记录。该 HMI 支持面板开孔安装，适应工厂严苛工业现场，既可新项目选型，也可用于旧设备 HMI 故障更换维修。
技术参数
| 项目 | 参数 |
|---|---|
| 型号 | 2711P‑T10C22D9P |
| 品牌 | Allen‑Bradley（Rockwell Automation 罗克韦尔） |
| 产品系列 | PanelView Plus 7 Performance |
| 产品类型 | 工业人机界面 HMI 操作终端 |
| 显示屏 | 10.4 英寸 TFT 彩色 LCD |
| 分辨率 | 800×600 SVGA，18 位彩色 |
| 触控类型 | 模拟电阻触摸屏，寿命≥100 万次按压 |
| 背光 | CCFL 背光，低 50000 小时寿命 |
| 亮度 | 300 尼特 |
| 内存 | 512MB RAM，512MB 闪存，80MB 用户应用存储空间 |
| 外部存储 | 支持 SD 卡扩展 |
| 通信接口 | 2×10/100Mbps DLR 以太网端口；3×USB2.0；1×RS232 串口 |
| 供电电压 | 18‑30VDC（额定 24VDC） |
| 大功耗 | 50W |
| 操作系统 | Windows 10 IoT Core |
| 适配软件 | FactoryTalk View Studio Machine Edition |
| 安装方式 | 控制柜面板嵌入式安装 |
| 整机尺寸 (W×H×D) | 297 × 252 × 69.6 mm |
| 净重 | 2.28 kg |
| 工作环境温度 | ‑10℃ ~ +55℃ |
| 认证 | CE、ATEX Zone2/22 |
| 产品状态 | 原厂 Active 在售；同时提供全新库存、检测翻新备件 |
| 应用场景 | 自动化生产线、包装机械、水处理、冶金、制造工厂设备操作监控 |
产品特点
- PanelView Plus7 Performance 高性能 10.4 寸工业触摸屏，DLR 环网以太网，提升网络冗余可靠性。
- 电阻式工业触摸屏，抗干扰，适合车间长期连续操作使用。
- 丰富通讯端口，可对接罗克韦尔各系列 PLC，也支持第三方设备通信。
- 大容量内存，支持复杂画面、报警日志、SOE 事件记录、数据存储。
- 工业宽温硬件，CE/ATEX 认证，适应恶劣工厂工况。
- 标准面板开孔安装，替换旧款 HMI 便捷，项目与设备维保均可使用。
应用领域
汽车制造、包装设备、水处理、冶金、食品加工、通用自动化生产线的人机操作监控。
