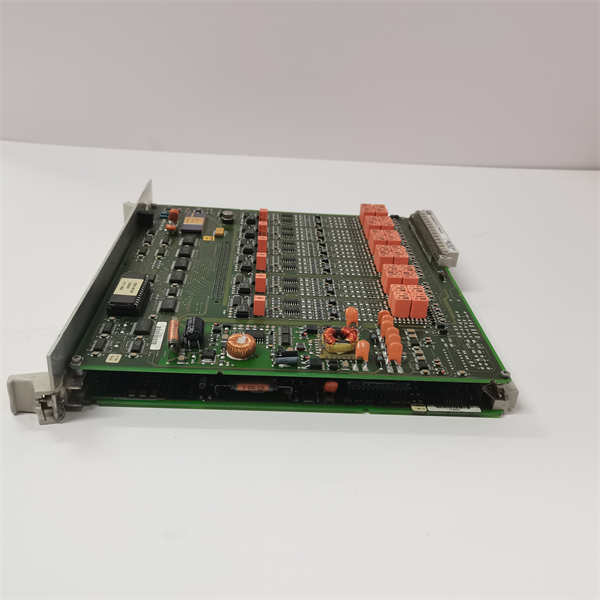

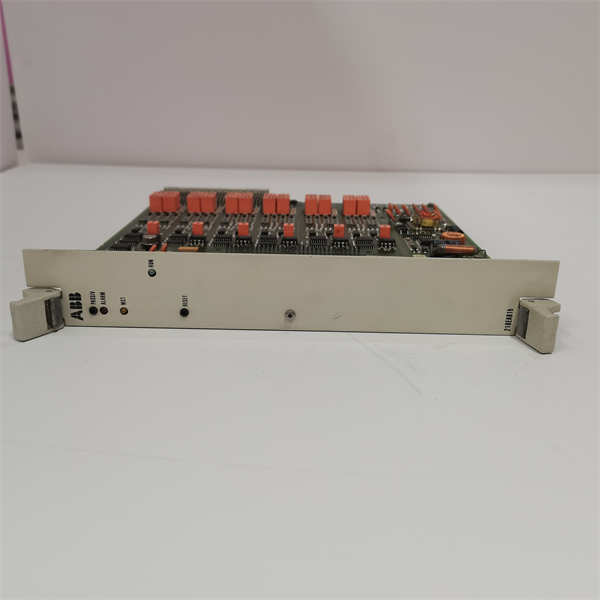

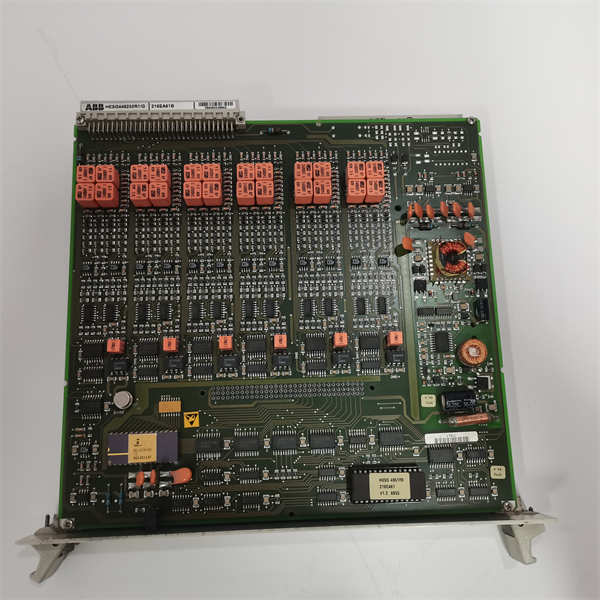

ABB 216EA61B HESG448230R1-G 参数

• 产品型号：ABB 216EA61B HESG448230R1-G
• 生产厂家：ABB
• 产品类别：模拟量输入单元 / 模数转换模块
• 输入通道：24 路模拟量输入（A/I）通道
• 输入信号范围：典型范围为 - 40 伏至 + 40 伏（可扩展适配 4-20 毫安、0-10 伏等各类信号）
• 模数转换器（A/D 转换器）：24 通道模数转换器
• 板载处理器：具备板载处理器（例如 80C186 型号），用于对测量变量进行预处理
• 存储容量：程序存储器（例如 128 千字节 EPROM）、主存储器（例如 64 千字节 RAM）、数据存储器（例如 8 千字节 EEPROM）
• 通信接口：内部系统总线（例如 B448C 总线）
• 系统兼容性：兼容 ABB REG216 保护系统、ABB Procontrol 系统及其他集散控制系统（DCS）/ 可编程逻辑控制器（PLC）系统
• 物理尺寸：约 12.7 厘米 ×7.6 厘米 ×17.8 厘米（长 × 宽 × 高）
• 重量：约 0.5 千克
• 安装方式：采用插入式安装，可接入兼容的 ABB 子机架
• 环境适应性：按照工业控制室环境需求设计
•
• 功能：216GW62 用于调整信号电平，并将一次系统 CT 和 PT 电路与保护装置的电子电路隔离。
• 参数：多可容纳 12 个变压器，根据应用需要进行选择，多可使用四个组件，即 48 个输入端。
•
  REG216 模块的应用场景及原理如下：
• 应用场景：REG216 主要用于保护发电机和变压器，也广泛应用于工厂自动化、过程控制以及电力系统监测等领域。在工厂自动化中，它可以用于监测和控制生产线上的设备和过程；在化工、石油和天然气、水处理等行业中，它可以用于监测和控制各种过程变量；在电力系统中，它可以用于监测电流、电压和功率因数，确保电力系统的稳定性和安全性。
• 原理：REG216 的所有保护功能均通过采样的一次系统电压和电流运行。在额定电力系统频率下，模拟输入单元的采样率为每周期 12 次，动态范围为 15 位。所有进一步的信号处理均以数字方式进行，数字滤波器可有效抑制直流成分和谐波，避免干扰。内部保护功能的跳闸逻辑由 REG216 中的软件控制。
