一、核心参数（Specifications）

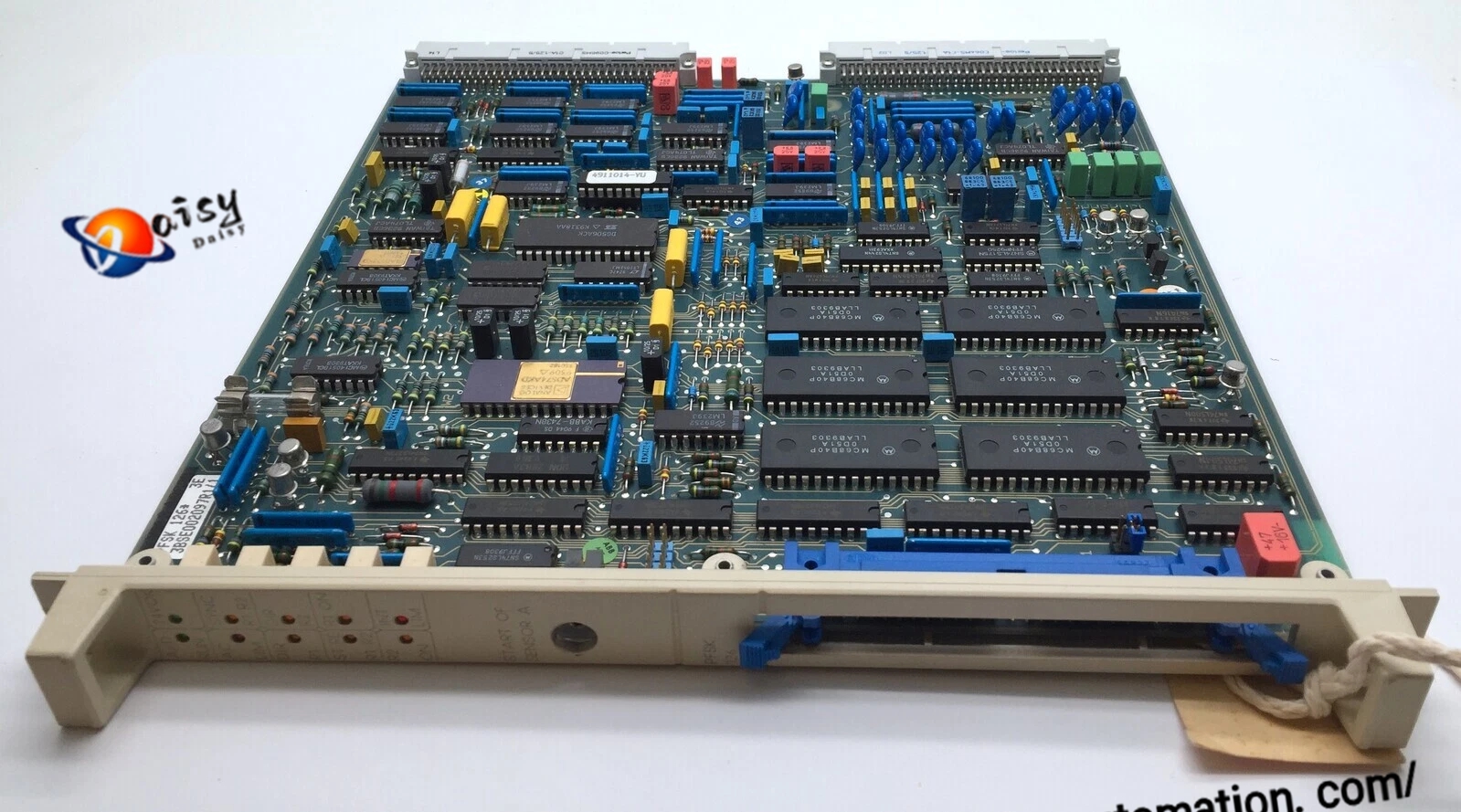

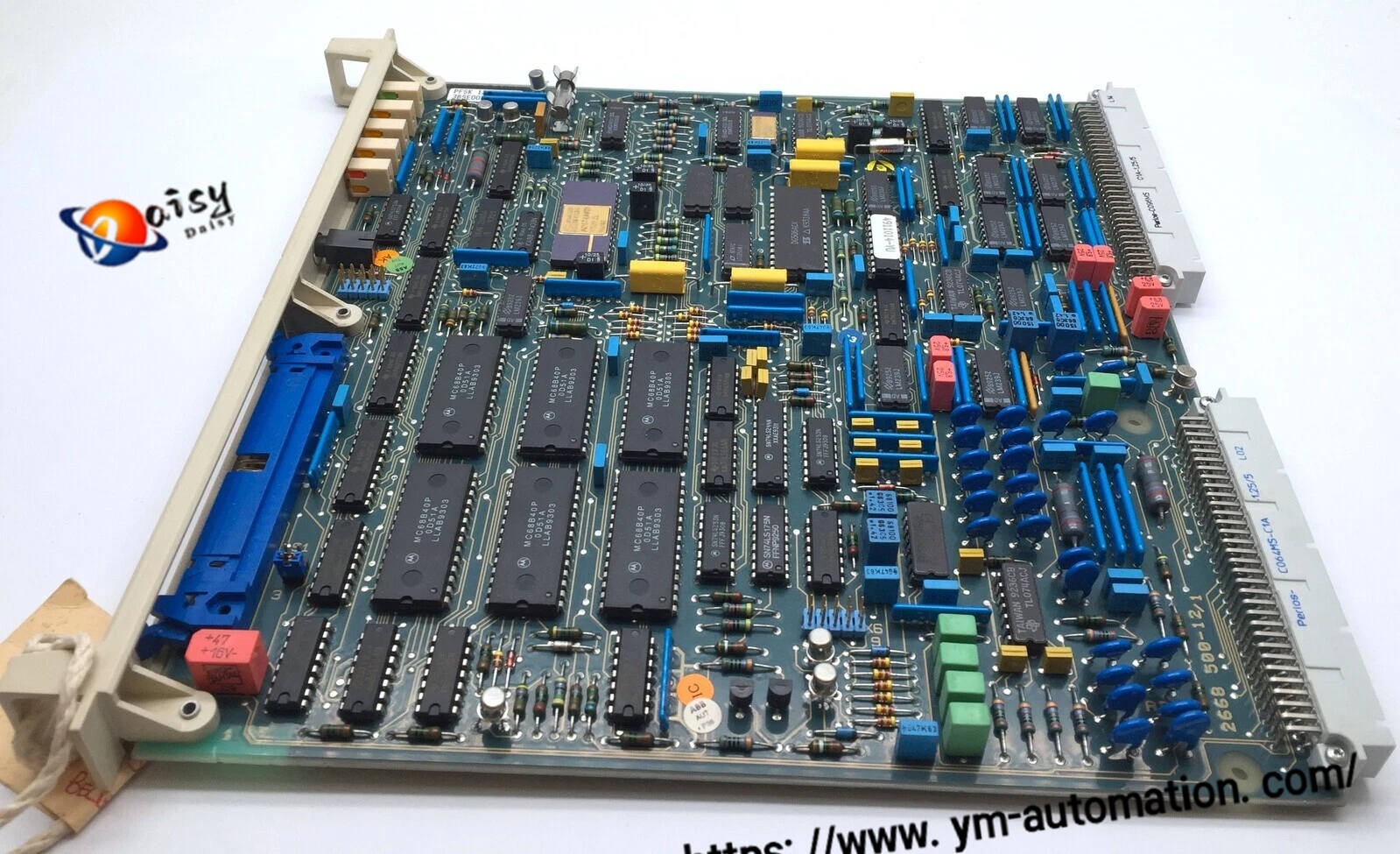

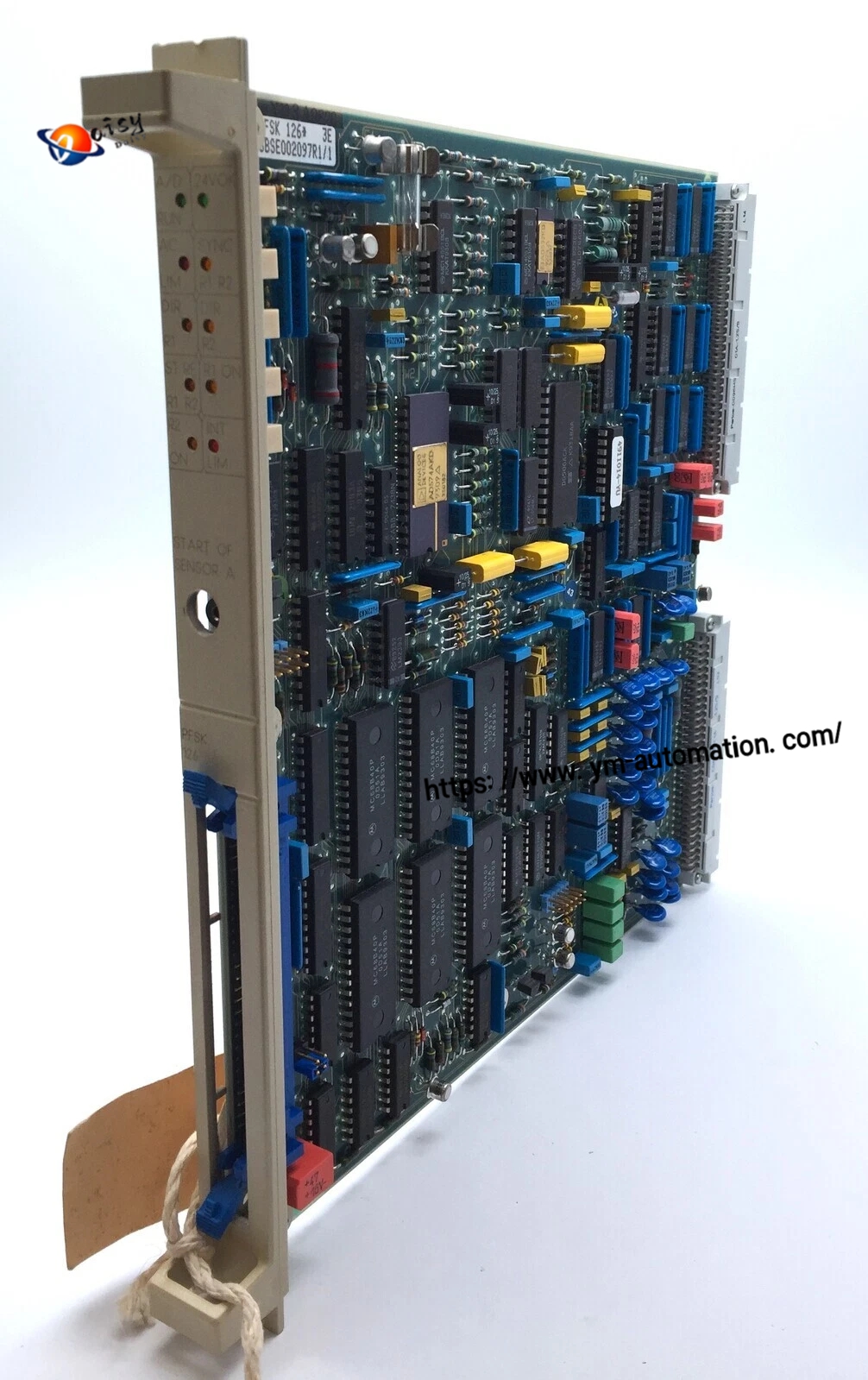

- 基本属性：型号 PFSK126，订货号 3BSE002097R1，为数字量输入 / 输出混合模块；
- 电源：工作电压 24 VDC（典型值），功耗大 3 W（无负载约 1.5 W）；
- 输入通道：16 路数字输入（DI），兼容 PNP/NPN（可硬件切换），输入电压 18-30 VDC，每通道大电流 10 mA，响应时间≤1 ms（典型值）；
- 输出通道：8 路数字输出（DO），继电器输出（常开触点），触点额定容量 250 VAC/2 A 或 30 VDC/2 A，具备自恢复短路保护；
- 环境适配：工作温度 - 5 °C~+60 °C，存储温度 - 40 °C~+85 °C，相对湿度 10%-95%（非冷凝、无腐蚀性气体），防护等级 IP20（需装于控制柜内）；
- 通信与安装：支持 ABB Advant OCS 系统 RS-485 背板总线，每通道配 LED 状态指示灯（输入 / 输出 / 故障），采用 35 mm DIN 导轨安装（符合 EN 60715 标准）；
- 认证：符合 IEC 61010-1（工业控制安全）、EN 61326-1（工业 EMC 抗干扰）标准。
二、工作原理（Working Principle）
该模块核心是实现 “现场设备 - 控制器 - 执行器” 的双向数据交互，流程分 3 步：- DI 信号采集：16 路 DI 通道连接现场传感器（如限位开关、光电传感器），接收 24 VDC 信号或触点闭合信号后，经光电耦合器转数字信号（“1” 有信号、“0” 无信号），滤波抗干扰后通过 RS-485 总线传至 Advant OCS 控制器，完成现场状态上传；
- DO 信号执行：控制器按预设逻辑下发指令（“1” 激活、“0” 关闭），模块驱动 DO 通道继电器线圈通电 / 断电，使常开触点闭合 / 断开，向执行器（如电磁阀、报警灯）输出 24 VDC/250 VAC 控制信号，实现动作指令下发；
- 故障诊断：实时监测电源（供电异常触发报警）、通道（短路 / 过载时对应 LED 闪烁）、通信（总线中断时黄色 LED 常亮）状态，故障信息同步上传控制器，便于定位问题。
三、应用场景（Application Scenarios）
过程工业：石油化工（炼化装置泵 / 阀状态监测与控制）、水处理（污水厂曝气风机 / 排泥泵启停）、火电厂辅助系统（输煤皮带跑偏监测）；离散制造：汽车零部件装配线（机械臂到位信号采集、设备启停控制）、机床 / 注塑机安全联锁（安全门信号监测与电源控制）；
基础设施：港口起重机（限位开关信号采集、制动器控制）、光伏 / 风电辅助系统（汇流箱过流监测、塔筒门禁联锁）；
旧系统改造：用于 ABB Advant OCS 系统扩容或故障模块替换，无需更换控制器，降低改造成本
