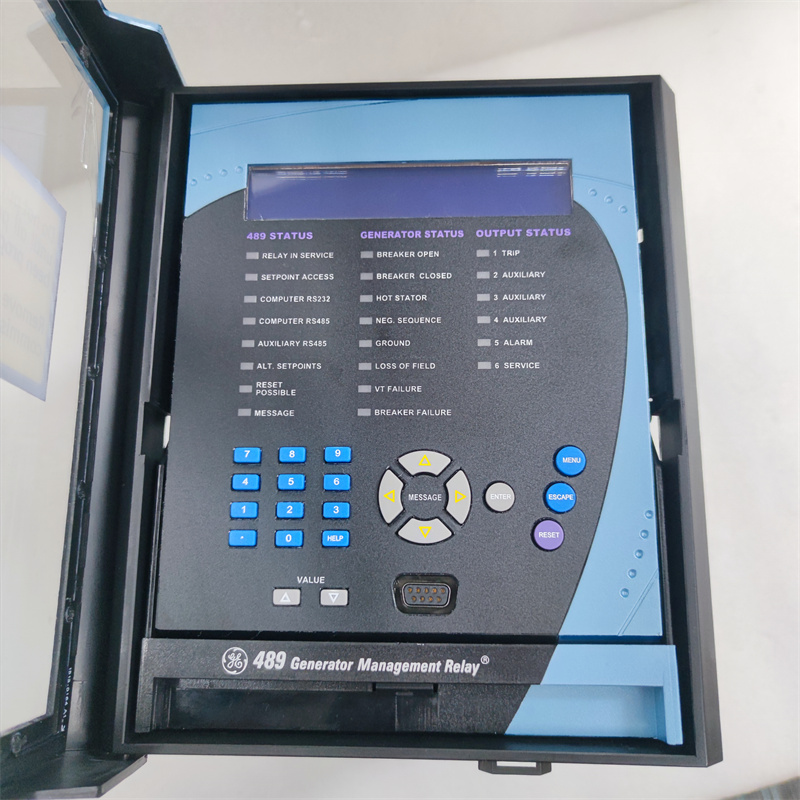

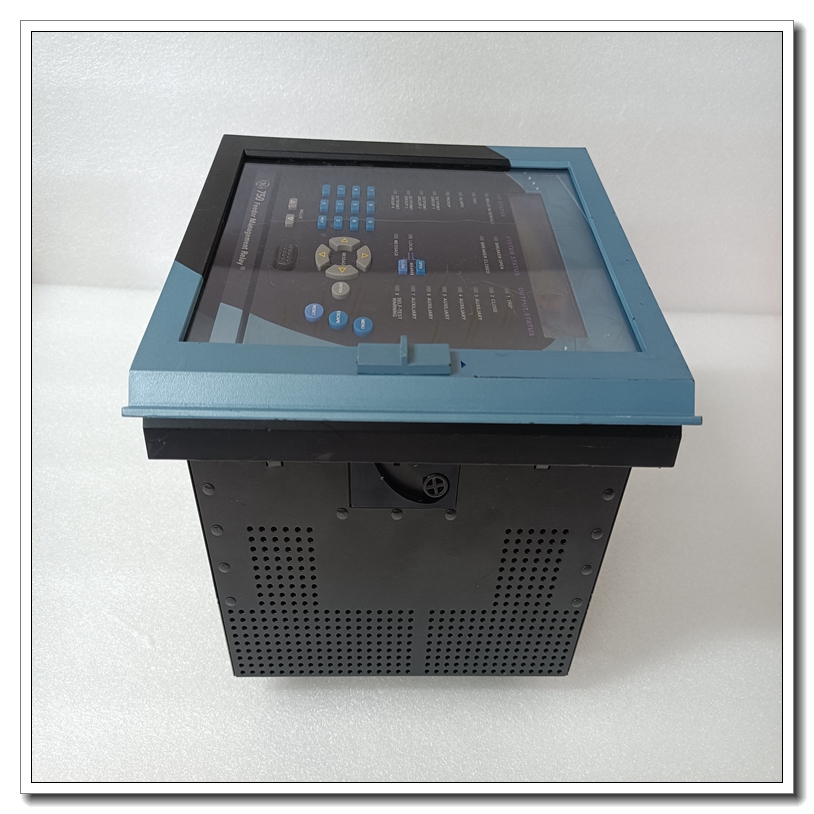

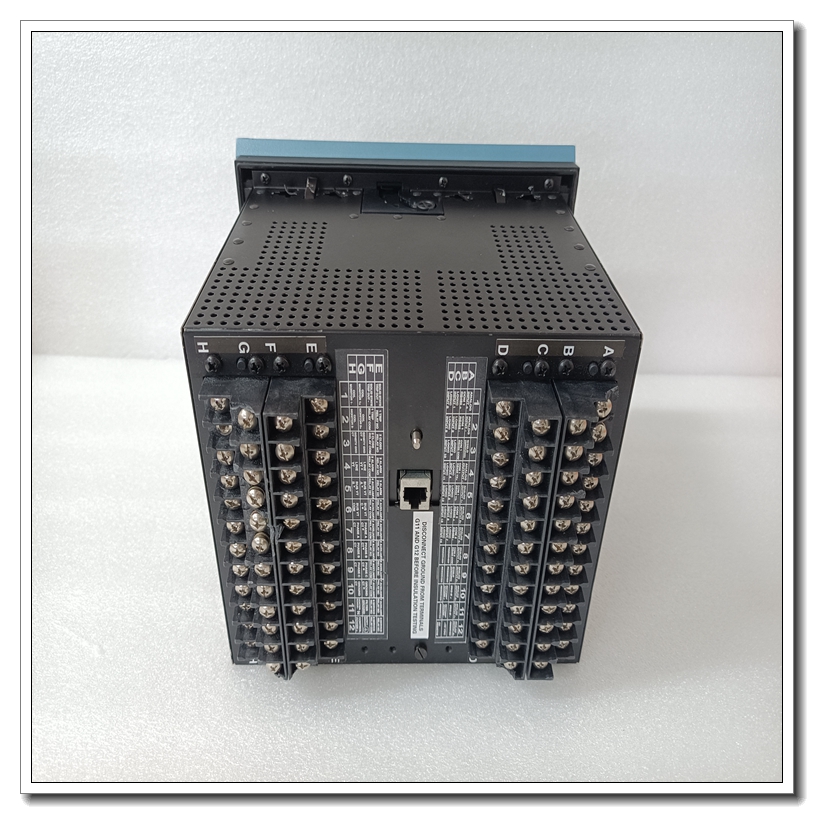

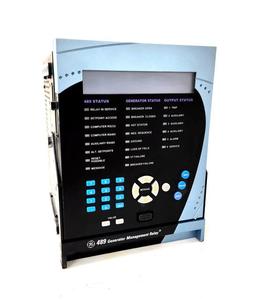

GE SR489-CASE 是 GE Multilin 系列中 SR489 型号的一款发电机保护系统模块。以下是其规格参数、应用场景及使用原理的介绍：
- 规格参数
- 输入容量：高达 5 安培 CT 二次侧。
- 输出类型：4-20mA 低压模拟输出。
- 电源兼容性：20-60VDC，20-48VAC @ 48-62Hz。
- 通信接口：10Base-T 以太网。
- 工作温度范围：-40℃至 + 60℃。
- 湿度 tolerance：高达 95% 无冷凝。
- 精度：总时间 ±0.5%。
- 跳闸时间精度：在 50/60Hz 时 ±50ms。
- 应用场景
- 发电厂：用于保护发电机组，确保电能质量。
- 工业发电：适用于工厂或企业的自备发电系统。
- 船舶发电：可用于船舶上的发电机组。
- 数据中心：能够为数据中心的电力提供保护。
- 石油和天然气行业：适用于该行业的电力系统。
- 交通运输：可用于交通领域的电力系统。
- 分布式能源系统：可用于风能、太阳能等可再生能源的整合。
- 使用原理
- 保护功能原理：通过高速双斜坡差动保护检测和清除定子相位故障，利用先进的 CT 饱和检测算法确保故障在发电机内部时才触发跳闸。100% 定子接地故障保护通过过压元件和自适应电压差功能实现，比较机器中性点电压和接地电流，判断接地故障位置。此外，还具备备用相位距离保护、灵敏的定向功率保护、断路器故障保护等功能，在检测到相应故障时，通过配置的数字输出向上游设备发出信号，快速隔离故障。
- 监测与控制原理：通过多个模拟量输入和数字量输入接口，监测发电机的电压、电流、频率、功率因数、振动等运行参数，以及外部触点、转速表、控制开关的状态。当监测参数超出安全范围时，模块可根据预设的逻辑触发相应的保护动作，如断开电源或启动报警。同时，模块支持通过 RS232、RS485、10BaseT 以太网等通信接口，利用 Modbus RTU、Modbus TCP/IP、DNP 3.0 等协议与外部设备进行通信，实现远程监控和数据传输。
-
-
