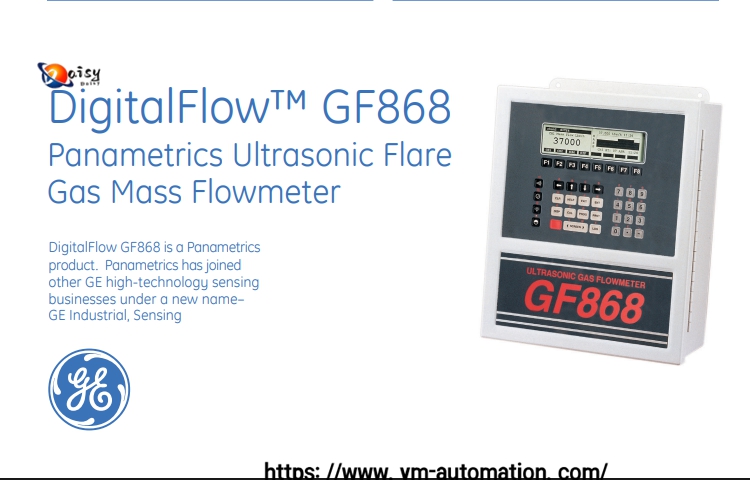

GE GF868-1-1-1-2-1-0 -1-4-0-0-0-RPT

GE GF868-1-1-1-2-1-0 -1-4-0-0-0-RPT超声波气体流量计参数：

产品类型

• 应用场景：工业气体流量测量（如天然气、压缩空气、工业废气等）
• 测量原理：时差法超声波测量技术
• 认证：可能符合 ATEX、IECEx 等防爆认证（取决于配置）

核心参数

1. 测量性能
   • 流速范围：±0.03~85 m/s（双向流测量）
   • 精度：±1.0%~2.0%（取决于声道数量和气体类型）
   • 重复性：±0.2%
   • 量程比：≥2750:1
   • 响应时间：典型值 < 100ms
2. 物理参数
   • 口径范围：DN15~DN6000（取决于传感器类型）
   • 过程连接：法兰、螺纹或夹装式（由配置码第 3 位决定）
   • 材质：传感器外壳为不锈钢 316L，管道材质可选碳钢、不锈钢等
   • 防护等级：IP65/67（取决于外壳配置）
3. 工作条件
   • 温度范围：
     • 介质温度：-196°C~+260°C（取决于传感器类型）
     • 环境温度：-40°C~+85°C（取决于变送器配置）
   • 压力范围： 40MPa（取决于传感器和过程连接）
4. 输出与通信
   • 模拟输出：4~20mA（多 4 路，隔离）
   • 数字接口：RS485/Modbus RTU、HART、Profibus DP、FOUNDATION Fieldbus 等
   • 协议：支持 MID、AGA-9、ISO 17089 等标准
5. 电源
   • 供电电压：100~240VAC 或 24VDC
   • 功耗：<20W

配置码解析（示例）

• 位：应用场景（1 = 标准气体）
• 第二位：传感器类型（1 = 插入式）
• 第三位：过程连接（1 = 法兰）
• 第四位：声道数量（2 = 双声道）
• 第五位：输出选项（1 = 基本模拟输出）
• 第六位：特殊功能（0 = 无）
• 第七位：通信协议（1=Modbus RTU）
• 第八位：认证等级（4 = 非防爆）
• 第九至十一位：自定义选项
• 第十二位：附件（RPT = 远程显示终端）

应用领域

• 天然气贸易计量
• 工业气体过程控制
• 能源管理与碳排放监测
• 压缩空气系统效率优化
•
